分类：矿采压滤系统 > 前置预处理模块
关键词：矿采过滤筛分设备 | 锂矿预处理 | 有色金属矿筛分 | 1mm颗粒过滤 | 模块化粗滤
一、产品概述与技术原理
1.1 产品定位

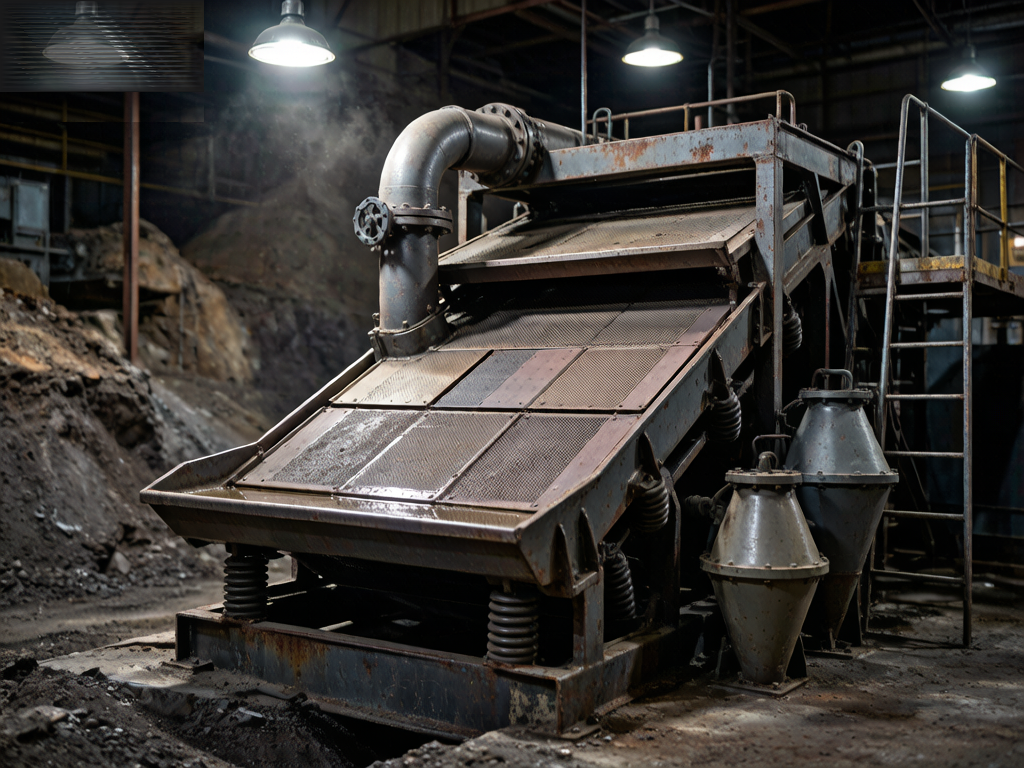

GSJ-T102 矿采粗滤筛分设备是上海绿晟针对大规模矿山尾矿处理研发的重载型模块化粗滤筛分设备，是GSJ系列工艺链的二级粗滤核心模块。承接GSJ-C100 矿采水力旋流器的底流（含固量30-50%），采用重型振动筛分与水力旋流组合工艺进行高效粗滤脱水，为GSJ-P202 矿采隔膜压滤设备提供稳定合格的给料（滤渣含固量65-80%）。
GSJ-T102 在GSJ系列中扮演"承上启下"的桥梁角色，其高效粗滤能力可将含水率从50-70%降至20-35%，大幅降低后续压滤机的处理负荷。
1.2 工作原理
GSJ-T102 采用"重型振动筛分+水力旋流预分离"双工段组合工艺：
● ● 第一工段（重力筛分）：矿浆均匀分配至多层振动筛面，粗颗粒被筛面截留沿筛面至出料端；细颗粒及水分透过筛孔进入收集槽。
● ● 第二工段（旋流分离）：透过筛网的含细粒矿浆进入内置水力旋流器组实现固液预分离，底流与筛上粗料混合排出，溢流返回系统循环使用。
1.3 结构设计要点
结构部件 | 设计参数 | 技术说明 |
筛面面积 | 30-60 m²（双层） | 重型矿用振动筛 |
筛网孔径 | 3mm(粗筛)/0.5mm(细筛) | 304不锈钢编织网 |
振动电机 | 2x5kW（激振力可调） | 变频调速，振幅6-10mm |
内置旋流器 | 多组并联 | 碳化钨底流嘴 |
机架 | Q345B结构钢 | 加厚型材+橡胶弹簧减振 |
二、技术规格与性能参数
2.1 基本参数
参数项目 | 规格值 | 备注 |
设备型号 | GSJ-T102 | 重载型 |
单线处理量 | 800-1500 m³/h | 500吨/天 |
扩容方式 | 2-4组并联 | 最大3000 m³/h |
适用给矿粒度 | ≤50mm | |
筛分面积 | 30-60 m² | 双层筛面 |
筛网孔径 | 3mm/0.5mm（可选） | 304不锈钢 |
进料浓度 | 15-40%（重量比） | |
除砂效率 | ≥90%（≥3mm） | 粗筛配置 |
额定功率 | 45-90 kW | 视配置 |

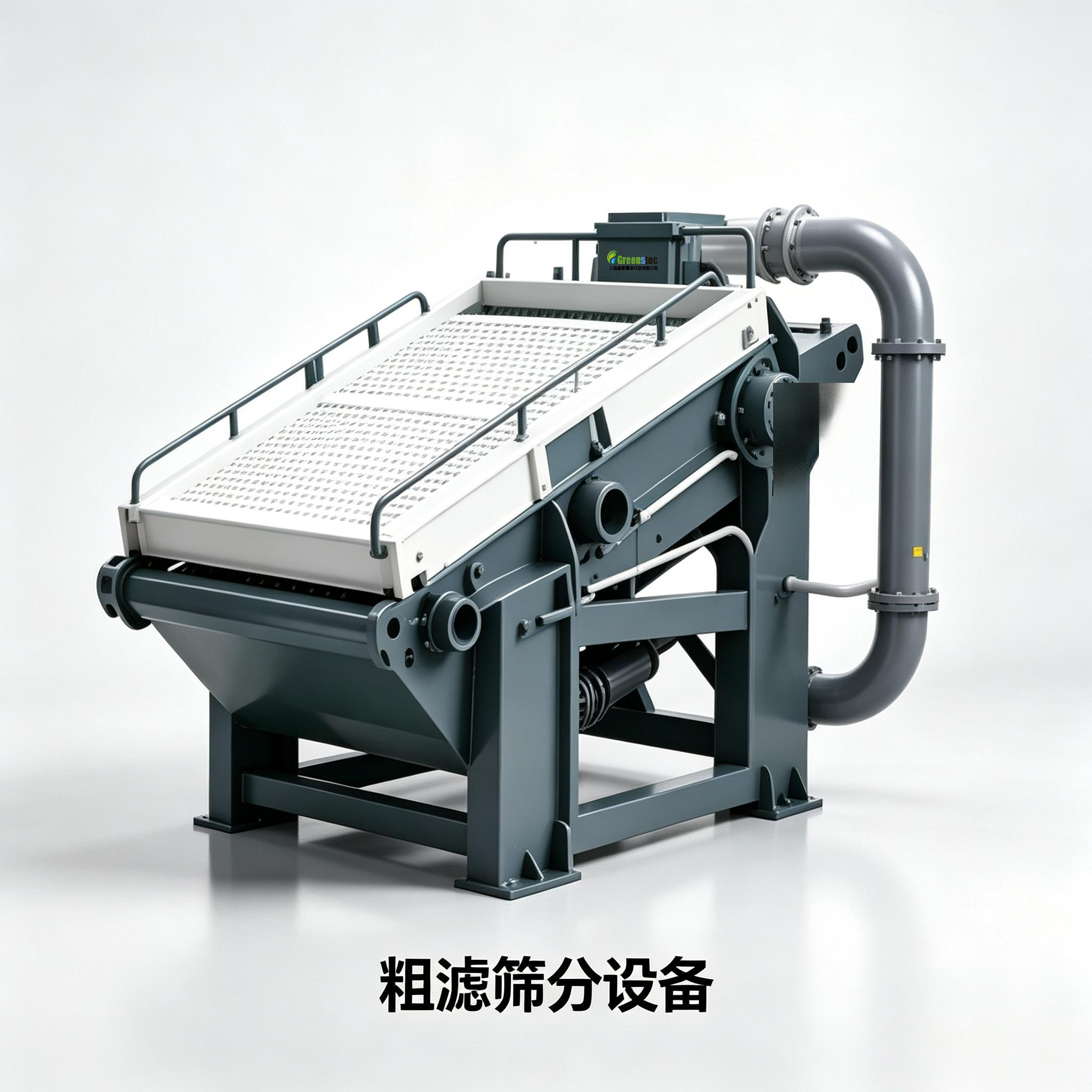

2.2 设备外形
三、粗滤效果与性能数据
3.1 典型粗滤效果
参数 | 单位 | 给料 | 筛上滤渣 | 筛下液 |
含固率 | % wt | 25.0 | 72.5 | 8.5 |
d₅₀ | mm | 0.85 | 2.10 | 0.12 |
+3mm含量 | % | 22.3 | 58.7 | 0.8 |
产率 | % | 100 | 34.5 | 65.5 |
3.2 多矿种适应性
矿物类型 | 给料浓度 | 筛分效率 | 滤渣含固率 | 处理能力 |
铜矿尾矿 | 22-30% | ≥90% | 70-78% | 800-1200 m³/h |
铁矿尾矿 | 25-35% | ≥88% | 65-75% | 1000-1500 m³/h |
锂矿 | 18-25% | ≥92% | 72-80% | 800-1000 m³/h |
金矿尾矿 | 22-28% | ≥90% | 70-78% | 800-1200 m³/h |
四、系统设计与工程应用

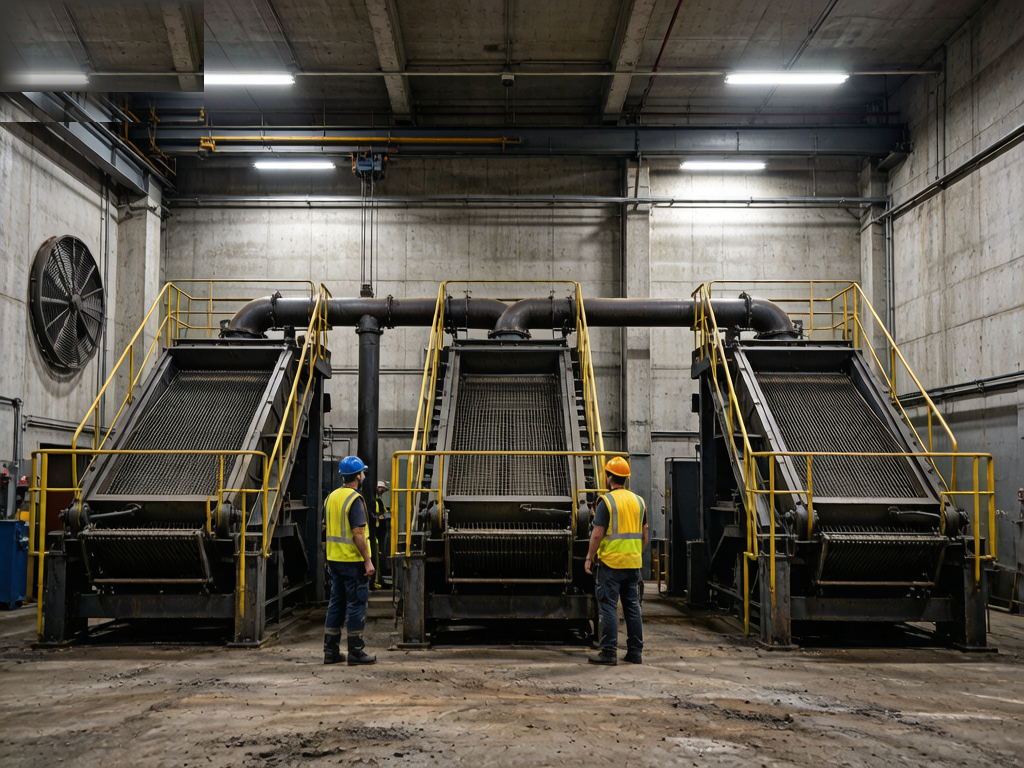

4.1 并联运行
并联组数 | 总处理量(m³/h) | 日处理能力(吨/天) | 适用场景 |
1组 | 800-1500 | 500-800 | 单线独立 |
2组并联 | 1600-3000 | 1000-1600 | 中型尾矿中心 |
4组并联 | 3200-6000 | 2000-3200 | 特大型矿山 |

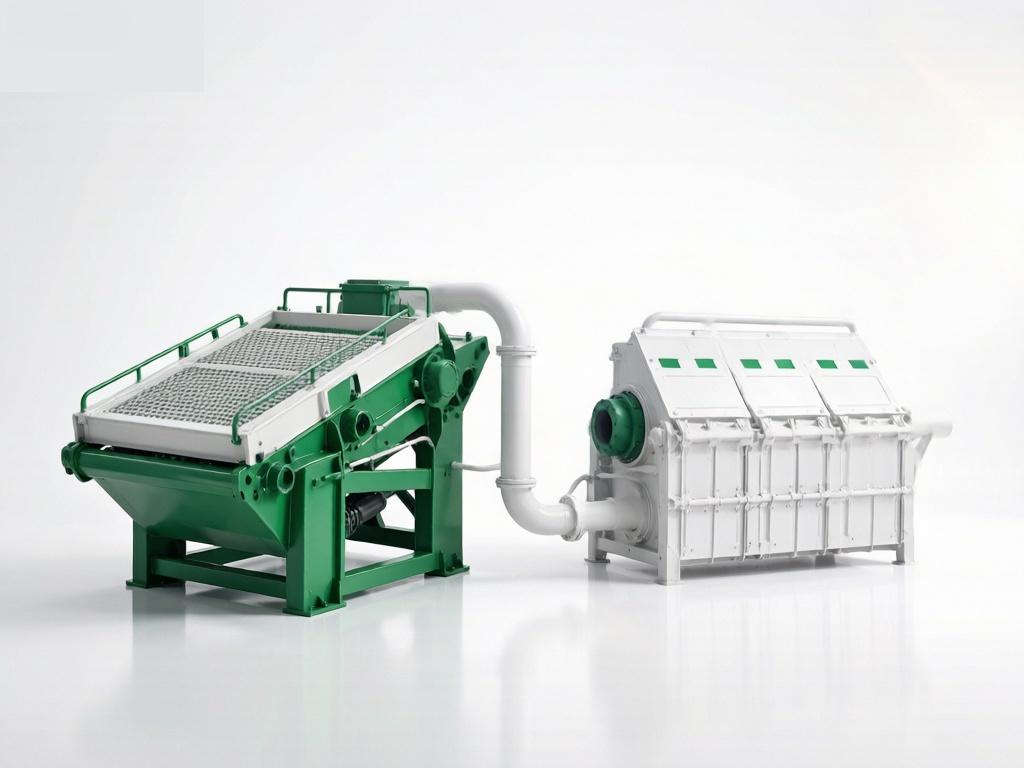

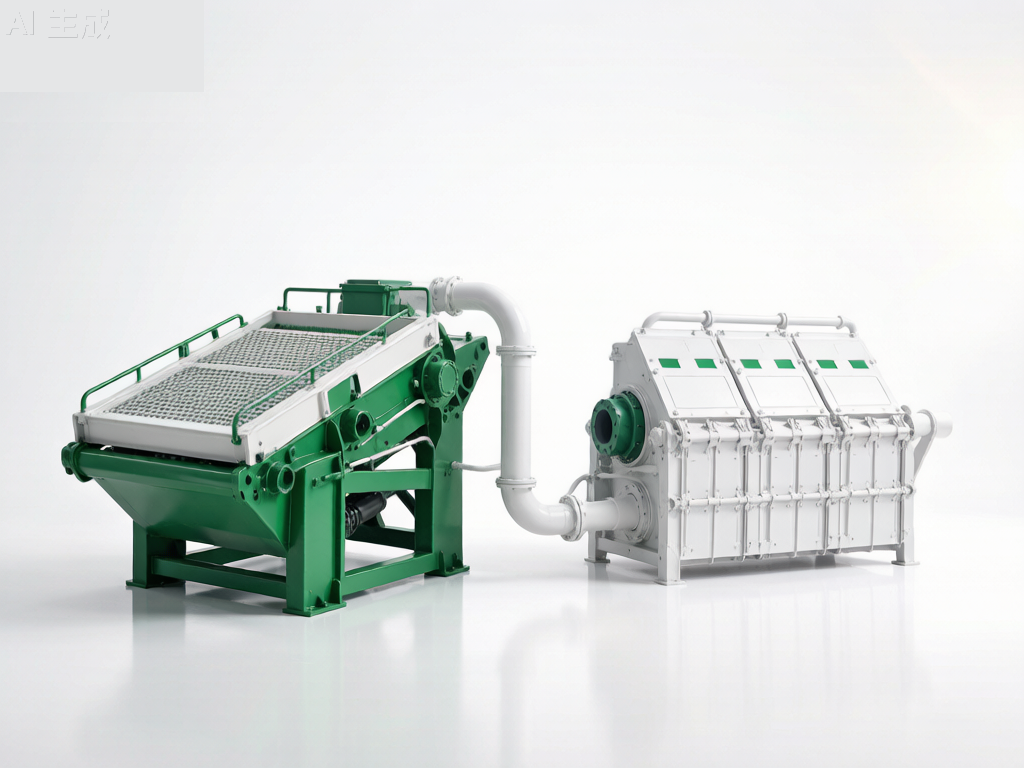

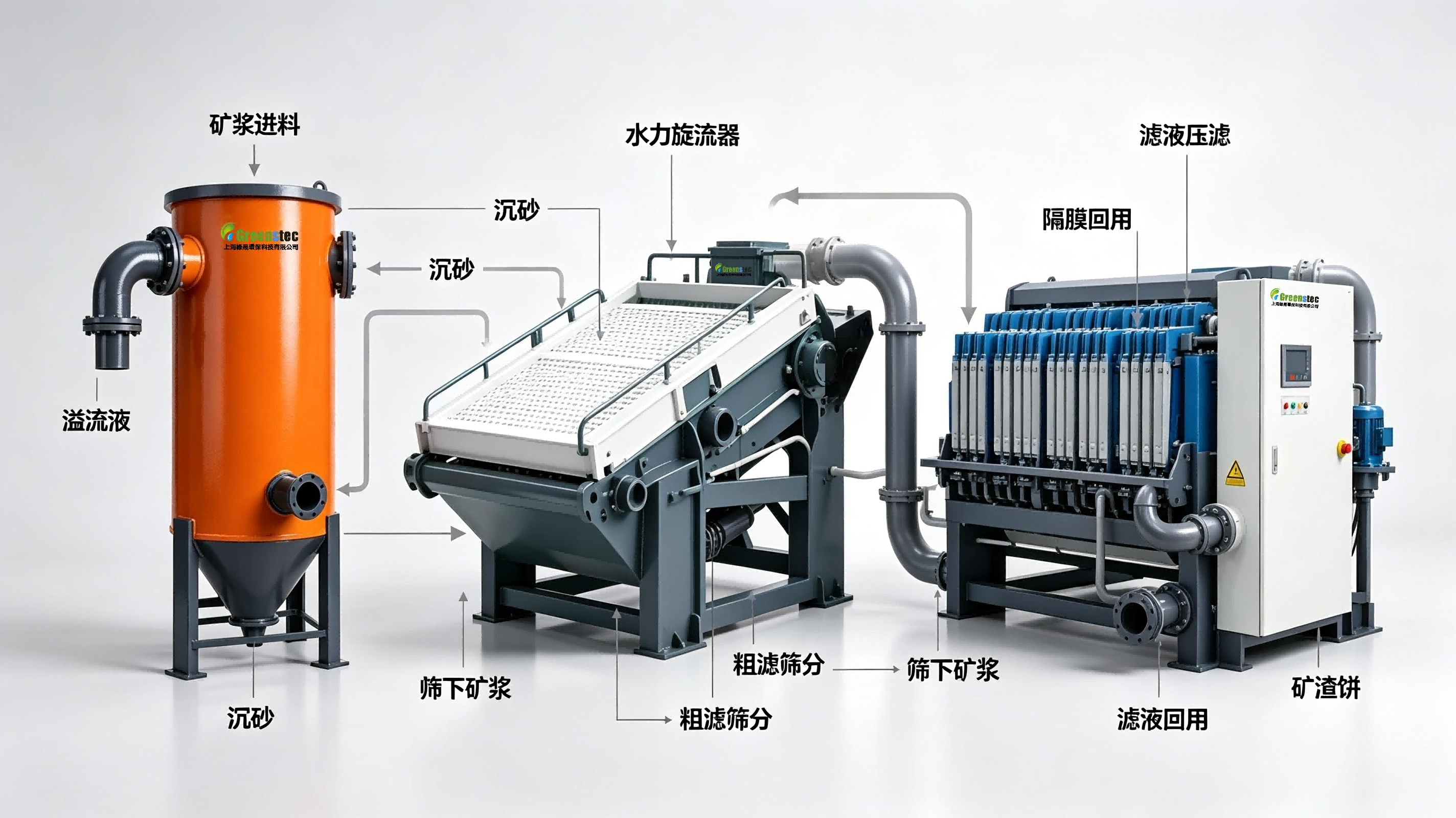

4.2 与上下游联用
GSJ-T102 在GSJ系列中"承上启下"：
● ● 上游GSJ-C100 ：旋流器底流（含固量50-70%）-> T102 给料箱
● ● 下游GSJ-P202 ：T102 滤渣（含水率20-35%）-> P202 进料泵
配套文档：
● ● 《GSJ-C100 矿采水力旋流器 完整设计方案》（一级预处理）
● ● 《GSJ-P202 矿采隔膜压滤设备 完整设计方案》（三级深度脱水）
4.3 DCS自动化
● ● 筛面物料厚度监测与给料量PID调节
● ● 振动电机频率自动调节
● ● 旋流器入口压力/浓度监测
● ● 故障预警与自动停机联锁
